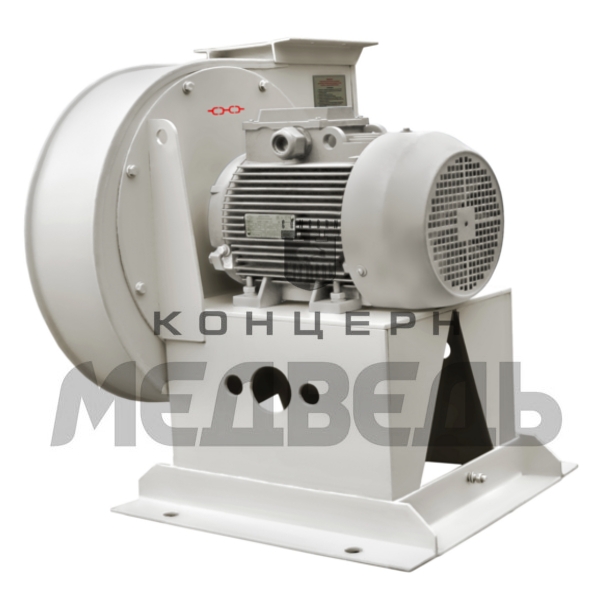

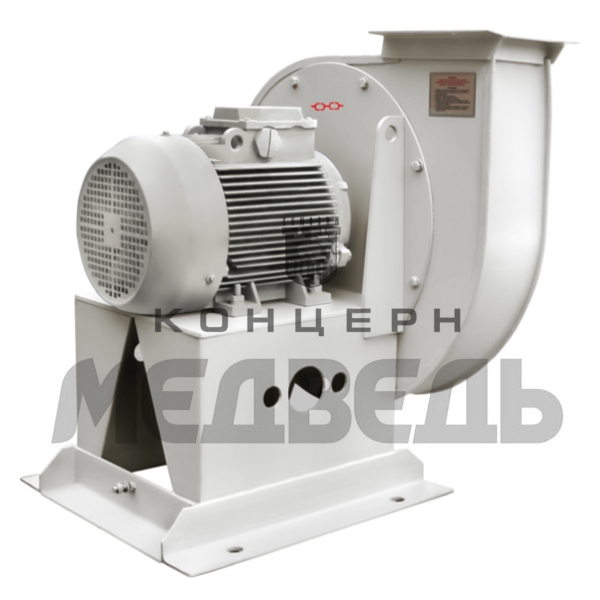

Вентиляторы высокого давления ВР 12-26

Радиальные вентиляторы одностороннего всасывания ВР 12-26 служат для перемещения воздуха и невзрывоопасных неагрессивных газопаровоздушных сред при давлении до 8,5кПа с содержанием пыли в рабочей среде до 0,1г/м3 с максимальной фракцией 50 мкм без наличия в ней волокнистых материалов и липких веществ.

Общие сведения

Движение воздуха или газопаровоздушной смеси создается за счет вращения рабочего колеса с 32 загнутыми вперед лопатками. Вращающий момент на лопастное колесо поступает от плавно регулируемого асинхронного двигателя (380В, 50Гц). Двигатель подсоединяется к рабочему колесу напрямую либо через ременную передачу.

Рабочее колесо размещается в спиральном металлическом корпусе («улитке»), который устанавливается на опорной раме и имеет относительно ее возможность дискретного углового смещения (от 00 до 3150 с шагом 450 или 1800 – по спецзаказу).

Опорная рама выполняется в виде сварной конструкции и предназначена для анкерного крепления вентилятора к перекрытиям зданий и сооружений. При монтаже рамы на перекрытия рекомендуется использовать дополнительные виброгасящие вставки. Место установки радиального вентилятора должно быть вне зоны постоянного пребывания людей, а также за пределами обслуживаемых помещений.

В зависимости от направления вращения лопастного колеса относительно входного патрубка радиальные вентиляторы делятся на исполнения:

- правое – вращение колеса по часовой стрелке, если смотреть со стороны входного патрубка;

- левое – вращение против часовой стрелки.

Варианты изготовления

Вентиляторы радиальные высокого давления ВР12-26 изготавливаются в четырех исполнениях и по назначению делятся на:

ВР 12-26 - общего назначения из углеродистой стали
ВР 12-26 СЧ - общего назначения из углеродистой стали с чугунным корпусом
ВР 12-26 К  - коррозионностойкие из нержавеющей стали
ВР 12-26 Р/В  - взрывозащищенные из разнородных металлов

Условия эксплуатации

Вентиляторы радиальные ВР 12-26 предназначены для эксплуатации в районах:

- с умеренным климатом – У (t от -45С до +40С);

- с умеренным и холодным климатом – УХЛ (t от -60С до +40С);

- с тропическим климатом – Т (t от -10С до +50С).

Категория размещения оборудования согласно ГОСТ 15150:

- 3 – неотапливаемые закрытые помещения;

- 2 – под навесом с защитой от солнечной радиации и атмосферных осадков.

Возможна эксплуатация с размещением на открытом воздухе (категория 1) при условии защиты электрического двигателя от прямых солнечных лучей и атмосферных осадков.
